가성비 쵝오
OPPO HA-1
여기에 물려 쓰고 있는 3년된
AKG K-702
최대성능을 위한 개조를 준비
뭐 거창하게 말하지만 사실 예산은 최저 예산으로 맞춤 ㅎㅎ
일반 스테레오 3신호 R,L,G잭을
밸런스드 4신호 R+, R-, L+, L-
로 개조합니다
밸런스드 출력의 이점
1.노이즈 보정,또는 상쇠
위쪽 그림이 일반 언밸런스드 출력:
노이즈 발생시 그대로 같이 출력
아래쪽 그림이 밸런스드 출력:
출력시 반대 파형으로 같이 출력 마지막 출력시 반대 파형과 대조하여 노이즈 신호 상쇄
2.애초에 기기 자체가 밸런스드출력시 최대 성능으로 나오게 설계함
OPPO HA-1은 평균 1.5%~4.0%성능 향상
(다이나믹 레인지115에서120정도)
HA-1 일반 출력과 밸런스드 출력 스펙 비교
쉽게 말해 마이너스 신호를 하나 더 늘리는 겁니다
준비물
TASKER C257 4심 OFC 케이블
스펙
미터당2.500원
미터당2.500원
4심 OFC
금속 차폐 편조쉴드
외경6mm
불순물 함량은 몇 N인지 모르겠음
본사 카탈로그에도 없음
마이크 제작용 케이블
마데 인 이탈리아
3미터 7.500원
택배비 2.500
동급중에서는 카나레 제품이 있지만
아무리 카탈로그를 봐도
OFC 4심 금속 편조 쉴드는 읍고
알루미늄 호일 차폐 쉴드만 있어서 찾은 제품
가성비 최고인듯
암페놀
미니 4핀 XLR 암 금도금 커넥터
헤드폰 케이블-->헤드폰 끝단 결합부 단자
가격 5.000원
NC4MX-B 4핀 수 금도금 커넥터
헤드폰 앰프 연결
10.000원
브랜드 불명
미니 XLR 4핀 수 금도금 커넥터
4.500원
미터당 850원
4미터 3.400원
미터당 2.800원
수축튜브 10mm
미터당 300원
만드는데 정신 팔려서
제작 사진 이 없음
제작 사진 이 없음
너무 집중에서 열심히 회사에서 업무 시간에 만드라고 못찍었습니다
양해 부탁드립니다
뭐 어때요
케이블은 중요치 않쵸?
그래서 갑툭튀한 케이블
완성품
아직 수축튜브 가열 안한 상태
케이블->헤드폰 연결부
미니 XLR 4핀 암
케이블->앰프 연결부
XLR 4핀 수
개조 스타트!!
우선 헤드폰 왼쪽 하우징을 제거
흐흐...
k601때 분해해 봐서 쉽지롱
은색 플라스틱 구멍안에 바늘 같은것 두개를 껴서
시계 반대 방향으로 3~5mm 돌린후
끝을 바늘로 끄집어 내어 분해
PS1. 돌릴때 드럽게 안돌아감
PS2.너무 조금 돌아가서 돌아갔는지도 모르고 계속 돌릴수 있음
PS3.돌린후 맨홀뚜껑 끝을 제끼듯 바늘로 들어내야 빠짐
배선 확인
빨강:R+
노랑:L+
오른쪽 흰색 간접 배선:R-
왼쪽 흰색 직접 배선:L-
현재 붙어있는
미니 XLR 수 단자를 제거
절때 힘으로는 안빠지기 때문에
드릴로 조각내어 제거
요렇게 미니 드릴 등을 이용해서 조각내어 제거
PS.보라매 드릴이라고 3~4만원대 미니 드릴구매하면 요긴하게 씁니다
날 종류도 드럽게 많이 주고 ㅎㅎ
시원하게 뚜러 놓고
배선준비
피복을 벗긴후

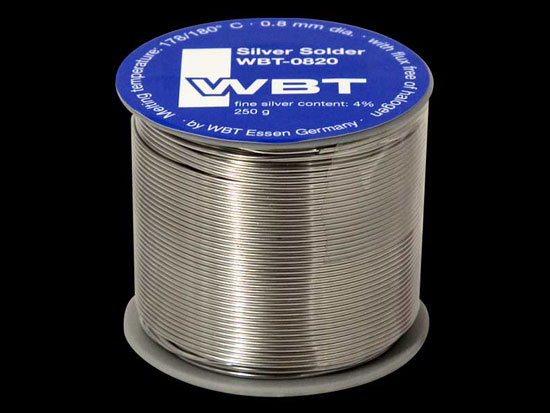

은납을 조금 먹여줍니다
그리고 지저분한 끝부분은 잘라주셔요
이제 미니 XLR 수 커넥터를 분해해서
오른쪽 두번째 저 노란핀이 있는 부품만 사용
저것만 파는집을 몰라서 전 이케 샀으요
연결해 줍니다
PS.본인이 만든 배선에 따라 적절히 하세요
제 배선은 어제 막만든 케이블 연결할거라 ㅋ
하우징에 가조립 해주고
비틀렸는지 다시 한번 확인
추가로 이때 케이블 장착해서 소리 잘 나오는지 확인
PS1.배선 틀리면 앰프나 헤드폰 상할수도 있으니 배선 잘 확인해 주세요
전 배선 확인은 완료 상태에서 접접 확인 한겁니다
PS2.작동확인후 순간 접착제로 고정
완성
USB 입력 으로 테스트
아주 잘 나옵니다
총 비용
택배비 포함 41.000원
잇힝 돈 굳었다
헤드폰 리와이어링 완료
다음에는 멀티탭도 만들어 봅시다
